ظهرت وحدات IGBT (ترانزستور ثنائي القطب IGBT) كحجر زاوية في إلكترونيات الطاقة الحديثة ، مما يوفر مزيجًا فريدًا من إمكانية الجهد العالي ، وسرعة التبديل السريع ، وفقدان الحالة المنخفضة. بصفتي مورد وحدات IGBT الموثوق بها ، غالبًا ما أسأل عما إذا كان يمكن استخدام هذه الوحدات بشكل فعال في تطبيقات الطاقة عالية. في هذه المدونة ، سوف أتخلى عن الجوانب الفنية ، والمزايا ، والتحديات ، والأمثلة العالمية الحقيقية لتوفير إجابة شاملة لهذا السؤال.
الميزات الفنية لوحدات IGBT
وحدات IGBT هي في الأساس جهاز هجين يجمع بين أفضل ميزات ترانزستورات الوصلات ثنائية القطب (BJTS) والمعادن - أكسيد - ترانزستورات التأثير شبه المعدنية (MOSFETs). يوفر بنية البوابة المعزولة لـ MOSFET ميزة التشغيل الجهد - التي يتم التحكم فيها ، مما يعني متطلبات طاقة المدخلات المنخفضة للتحكم. من ناحية أخرى ، فإن آلية التوصيل الثنائي القطب ، على غرار تلك الموجودة في BJT ، تسمح بقدرات المناولة الحالية العالية.
في تطبيقات الطاقة العالية ، هذه الميزات حاسمة. تتطلب أنظمة الطاقة العالية عادة القدرة على التعامل مع كميات كبيرة من التيار مع الحفاظ على التشغيل الفعال. تؤدي المقاومة المنخفضة في حالة IGBTs إلى تبديد أقل للطاقة في شكل حرارة ، وهي ميزة كبيرة في سيناريوهات الطاقة العالية حيث تشكل إدارة الحرارة مصدر قلق كبير.
مزايا استخدام وحدات IGBT في تطبيقات الطاقة عالية
القدرة عالية الجهد
واحدة من المزايا الأساسية لوحدات IGBT في تطبيقات الطاقة العالية هي قدرتها على تحمل الفولتية العالية. تعمل العديد من أنظمة الطاقة العالية ، مثل محطات شحن المركبات الكهربائية ، ومحطات الطاقة المتجددة ، ومحركات المحركات الصناعية ، على الفولتية التي تتراوح من عدة مئات من الفولت إلى عدة كيلوغرامات. يمكن تصميم وحدات IGBT للتعامل مع هذه الفولتية العالية دون انهيار كبير أو تدهور في الأداء.
سرعة التبديل السريعة
سرعة التبديل السريع لـ IGBTS هي ميزة رئيسية أخرى. في تطبيقات الطاقة العالية ، يمكن للتبديل السريع أن يقلل من الوقت الذي يكون فيه الجهاز في حالة تبديد عالية الطاقة. هذا يؤدي إلى تحسين الكفاءة وتقليل التداخل الكهرومغناطيسي (EMI). على سبيل المثال ، في عاكس الطاقة العالي المستخدم في توربينات الرياح ، يمكن لـ IGBTs السريعة تحويل طاقة DC التي تم إنشاؤها بواسطة التوربين إلى طاقة التيار المتردد ، مما يقلل من فقدان الطاقة وتحسين جودة الطاقة الإجمالية.
منخفضة - خسائر الدولة
كما ذكرنا سابقًا ، فإن الخسائر المنخفضة في حالة IGBTs مفيدة في تطبيقات الطاقة العالية. في محول الطاقة العالي ، يعني تقليل فقدان الطاقة توليد أقل للحرارة ، مما يبسط بدوره متطلبات التبديد الحرارية. يمكن أن يؤدي ذلك إلى وفورات في التكاليف من حيث أنظمة التبريد وأيضًا تحسين موثوقية النظام العام.
من السهل السيطرة
الجهد - الطبيعة التي تسيطر عليها IGBTs تجعلها سهلة السيطرة نسبيا. في تطبيقات الطاقة العالية ، حيث تكون خوارزميات التحكم المعقدة مطلوبة غالبًا ، فإن القدرة على التحكم في الجهاز بإشارة جهد بسيطة تبسط تصميم دائرة التحكم. هذا يمكن أن يؤدي إلى المزيد من أنظمة التحكم الفعالة والتكلفة.
أمثلة حقيقية - عالمية لوحدات IGBT في تطبيقات الطاقة عالية
محطات شحن المركبات الكهربائية (EV)
تعد محطات شحن EV مثالًا رئيسيًا على تطبيقات الطاقة العالية حيث يتم استخدام وحدات IGBT على نطاق واسع. تتطلب محطات الشحن السريعة ، والتي يمكن أن تشحن بطارية EV في وقت قصير نسبيًا ، تحويل طاقة عالية من الشبكة إلى البطارية. يتم استخدام وحدات IGBT في محولات إلكترونيات الطاقة لمحطات الشحن هذه لتحويل طاقة التيار المتردد بكفاءة من الشبكة إلى طاقة DC مناسبة للبطارية. قدرتها عالية الجهد ، وسرعة التبديل السريع ، والخسائر المنخفضة على الحالة تجعلها مثالية لهذا التطبيق.
أنظمة الطاقة المتجددة
في أنظمة الطاقة المتجددة مثل محطات الطاقة الشمسية وطاقة الرياح ، تلعب وحدات IGBT دورًا مهمًا. في محطة للطاقة الشمسية ، يتم استخدام العزف المستند إلى IGBT لتحويل طاقة التيار المستمر الناتجة عن الألواح الشمسية إلى طاقة التيار المتردد للشبكة. وبالمثل ، في توربينات الرياح ، يتم استخدام IGBTs في محولات الطاقة لتحويل طاقة AC المتغيرة التي تم إنشاؤها بواسطة التوربين إلى طاقة AC الثابتة. تساعد سرعة التبديل السريع لـ IGBTs في زيادة استخراج الطاقة من المصادر المتجددة وتحسين الكفاءة الكلية لمحطة توليد الطاقة.
محركات السيارات الصناعية
محركات الأقراص الصناعية هي مجال آخر حيث يتم استخدام وحدات IGBT على نطاق واسع. تتطلب محركات الطاقة العالية في الصناعات مثل التصنيع والتعدين والنقل التحكم الدقيق في السرعة والعزم. يمكن أن يوفر العزف المقرز IGBT هذا التحكم عن طريق ضبط تواتر وجهد الطاقة المقدمة للمحرك. إن قدرة IGBTs على التعامل مع التيارات والفولتية العالية ، إلى جانب خصائص التبديل السريع ، تجعلها جيدة - مناسبة لهذه التطبيقات الصعبة.
التحديات في استخدام وحدات IGBT في تطبيقات الطاقة عالية
الإدارة الحرارية
على الرغم من أن IGBTs منخفضة على خسائر الدولة ، في تطبيقات الطاقة المرتفعة ، يمكن أن تظل الكمية المطلقة من الحرارة الناتجة مهمة. تعد الإدارة الحرارية الفعالة أمرًا بالغ الأهمية لضمان موثوقية وطول وحدات IGBT. قد يتضمن ذلك استخدام أحواض الحرارة أو المعجبين أو أنظمة التبريد السائلة. يمكن أن تؤدي الإدارة الحرارية غير الصحيحة إلى ارتفاع درجة الحرارة ، مما قد يتسبب في فشل IGBTs قبل الأوان.
حماية قصيرة - الدائرة
في تطبيقات الطاقة العالية ، يمكن أن تحدث دوائر قصيرة لأسباب مختلفة ، مثل الأخطاء في الحمل أو الأسلاك. تحتاج وحدات IGBT إلى حماية دوائر قصيرة لمنع الضرر. يمكن أن يكون تصميم دوائر حماية الدوائر قصيرة فعالة ، حيث تحتاج إلى الاستجابة بسرعة لحدث دائرة قصيرة مع عدم التدخل في التشغيل العادي للجهاز.
يكلف
يمكن أن تكون وحدات IGBT باهظة الثمن نسبيًا ، خاصة تلك المصممة لتطبيقات الأداء العالية والأداء العالية. يمكن أن تكون تكلفة IGBTs عاملاً مهمًا في التكلفة الإجمالية لنظام الطاقة المرتفع. ومع ذلك ، مع تقدم التكنولوجيا واقتصادات الحجم ، تتناقص تكلفة وحدات IGBT تدريجياً.
الملحقات لتطبيقات IGBT عالية الطاقة

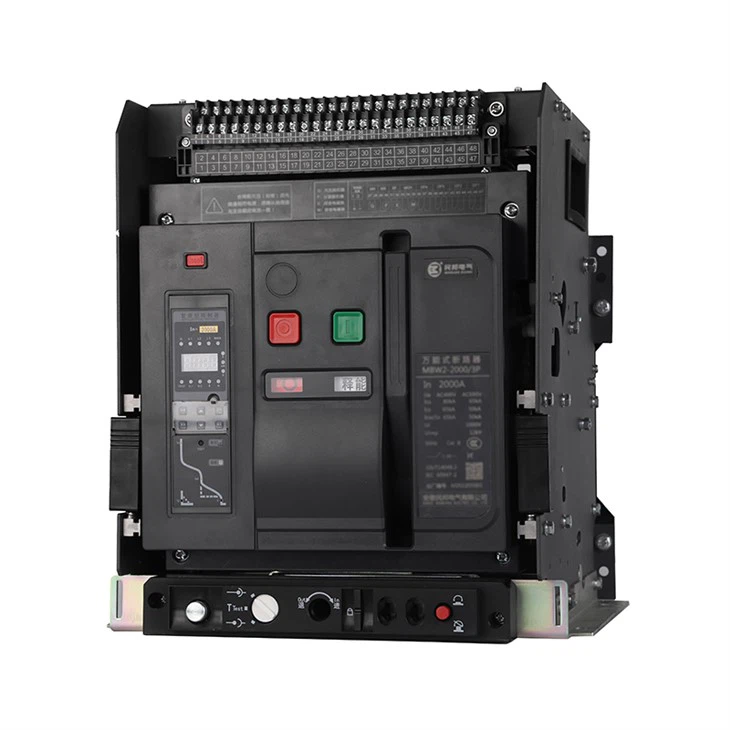

في تطبيقات الطاقة عالية باستخدام وحدات IGBT ، يمكن للعديد من الملحقات تعزيز أداء وموثوقية النظام. على سبيل المثال ، وKK Thyristorيمكن استخدامها في بعض الدوائر ذات الطاقة العالية لتوفير قدرات معالجة إضافية - أو للعمل كجهاز حماية. القاطع الدائرة العالمي الذكييمكن استخدامها لحماية النظام بأكمله من أكثر من أخطاء الدائرة الحالية والقصيرة. اللوحة محول نبض الفرنيمكن استخدامها في تطبيقات تسخين تحريض الطاقة العالية لإنشاء النبضات اللازمة ل IGBTs.
خاتمة
في الختام ، تكون وحدات IGBT جيدة - مناسبة للتطبيقات عالية الطاقة بسبب قدرتها عالية الجهد ، وسرعة التبديل السريعة ، والخسائر المنخفضة في الحالة ، وسهولة التحكم في الطبيعة. لقد تم توظيفهم بنجاح في مجموعة واسعة من أنظمة الطاقة العالية ، بما في ذلك محطات شحن السيارات الكهربائية وأنظمة الطاقة المتجددة ومحركات المحركات الصناعية. ومع ذلك ، يجب معالجة التحديات مثل الإدارة الحرارية ، وحماية الدائرة القصيرة ، والتكلفة بعناية.
كمورد رائد في وحدات IGBT ، نقدم مجموعة واسعة من وحدات IGBT عالية الجودة مناسبة لتطبيقات الطاقة العالية المختلفة. تم تصميم منتجاتنا لتلبية أعلى معايير الأداء والموثوقية. إذا كنت مهتمًا باستخدام وحدات IGBT في مشروع الطاقة العالي أو تحتاج إلى مزيد من المعلومات حول منتجاتنا ، فلا تتردد في الاتصال بنا للشراء والمزيد من المناقشات الفنية.
